Ca faisait un petit temps que j'avais envie de fabriquer des lames
J'ai acheté un peu à la fois ce qu'il faut pour faire une forge au gaz, un four de trempe, une enclume, marteaux...
Voici donc mes débuts de fabrication de lames
Je suis parti d'une petite lime plate pour la plus petite et d'une râpe à bois pour l'autre
Début du travail à la forge pour créer les ébauches, je ne suis pas assez fort pour la mise en forme complète à la forge...

Forge au gaz en fonctionnement
Mes créations Ep_2_s10

Début de mise en forme
Mes créations Ep_7_s10

Je me suis arrêté là
Mes créations Ep_11_10

Fin de mise en forme à la meuleuse d'angle et finition à la ponceuse à bande (je n'ai rien de mieux pour le moment)
Mes créations Ep_12_10

Léger polissage avant trempe
Mes créations Ep_21_10

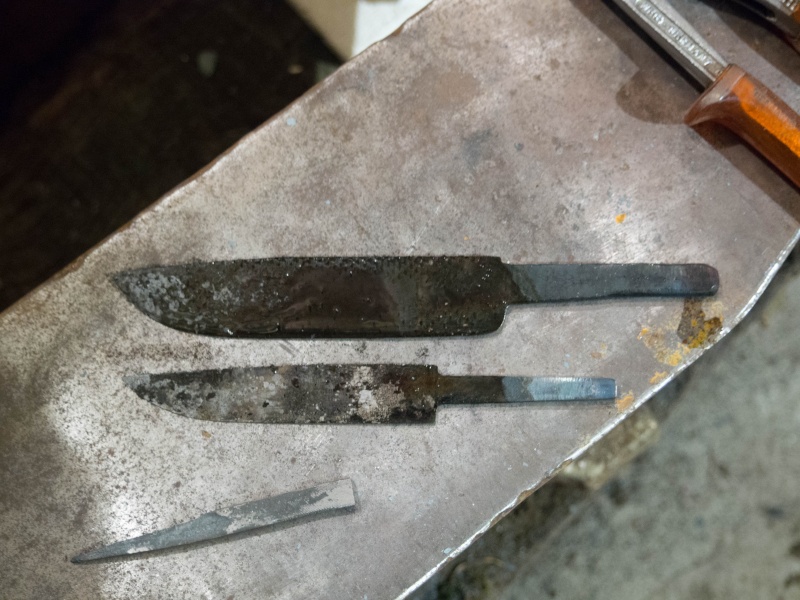

Après trempe à l'huile
Mes créations Ep_23_10

Après les revenus 1h à 200° et 45' à 180°
Mes créations Ep_25_10

Après les finitions, fin de mise en forme, création du biseau, polissage
Mes créations Ep_3_s10

Mes bandes ne montent qu'à 240 en grain et bien ça coupe déjà bien, mon doigt s'en souvient lors du polissage au touret...
Après un petit bain au perchlorure de fer pour avoir l'aspect vieillot de la lame
Mes créations Ep_9_s10
Mes créations Ep_12_11
Reste à faire les manches et les monter
Mais avant ça j'ai en tête de faire un rasoir, j'ai les patrons de quelque lames du Viking et une lime qui attend...

_________________
A+
sergeH
"J'apprends aussi longtemps que je vis" Winston Churchill
Ma rotation


Dernière édition par SergeH le Sam 29 Avr 2017 - 19:38, édité 2 fois
Revenir en haut Aller en bas
Syrio
Sabreur
Sabreur
Syrio

Messages : 1811
Date d'inscription : 05/12/2013
Age : 47
Localisation : Le Grau du Roi, Gard

Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations EmptySam 13 Déc 2014 - 14:18

Eh bé, c'est du boulot. Merci pour les photos. Smile
Revenir en haut Aller en bas
nca000
Administrateur
Administrateur
nca000

Messages : 4153
Date d'inscription : 08/09/2011
Age : 40
Localisation : Rodez

Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations EmptySam 13 Déc 2014 - 14:35

Shocked

cheers cheers cheers

Super ! Very Happy

C' est un peu l' un de mes rêves de faire ça !

Pourrais tu détailler comment tu a fais ce four : le matériel, etc ... Et le prix auquel ça t' es revenu environ , à la louche pour se faire une idée ...

_________________
Rasage de ce matin: Pradier, crème Mühle

Mon Blog <--- Nouvelle adresse !!!

Mes créations Captur13
Revenir en haut Aller en bas
http://rasage-a-l-ancienne.fr/
SergeH
Sabreur Forgeron
Sabreur Forgeron
SergeH

Messages : 3914
Date d'inscription : 05/05/2012
Age : 56
Localisation : Colfontaine-Belgique

Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations EmptySam 13 Déc 2014 - 15:01

Merci
Ce que l'on voit sur la 1ère photo c'est une forge au gaz, je n'ai rien inventé (infos trouvées sur le site forge.fr)
ce sont les briques réfractaires (jm26 qui résistent à 1300°C) qui coutent +/-5 euros pièce, collées avec du mastic haute température, le reste, de la récup.
le bruleur, un bout de tuyau, té, raccords, flexible +/- 10€
un détendeur réglable pour bouteille de gaz +/- 40€
je dirais +/- 100 euros

ce qui coute le plus cher normalement c'est l'enclume
la mienne (125Kg) viens du bon coin pour 65 €, j'ai fait une affaire  Smile

il faut aussi un four de trempe (électrique) avec régulation électronique pour faire les trempes correcte avec les aciers plus délicats
je l'ai fabriqué aussi mais problème avec les résistances pour le moment...
mais actuellement pas vraiment indispensable pour les vielles limes, la forge au gaz me suffit

_________________
A+
sergeH
"J'apprends aussi longtemps que je vis" Winston Churchill
Ma rotation
Revenir en haut Aller en bas
Le Viking
Administrateur
Administrateur
Le Viking

Messages : 3768
Date d'inscription : 05/09/2011
Age : 72
Localisation : CIDEVILLE Seine Maritime FRANCE

Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations EmptyLun 15 Déc 2014 - 7:31

Merci Serge, de beaux échanges et dialogues en perspective !

_________________
YOU TUBE : " MEGA SIAMOIS "
Mes créations 886672chat042
Revenir en haut Aller en bas
nca000
Administrateur
Administrateur
nca000

Messages : 4153
Date d'inscription : 08/09/2011
Age : 40
Localisation : Rodez

Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations EmptyLun 15 Déc 2014 - 14:30

Le bruleur c'est juste un tuyau (avec une prise d' air je suppose) ?

Tu avais trouvé un plan, un tuto quelque part ?

_________________
Rasage de ce matin: Pradier, crème Mühle

Mon Blog <--- Nouvelle adresse !!!

Mes créations Captur13
Revenir en haut Aller en bas
http://rasage-a-l-ancienne.fr/
SergeH
Sabreur Forgeron
Sabreur Forgeron
SergeH

Messages : 3914
Date d'inscription : 05/05/2012
Age : 56
Localisation : Colfontaine-Belgique

Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations EmptyLun 15 Déc 2014 - 19:51

oui un morceau de 3/4 au bout du quel se trouve une réduction 3/4 / 1" (le nez du bruleur)
le gaz rentre par le tuyau en cuivre au bout du quel se trouve un gicleur (0,9mm actuellement) et par venturi fait entrer de l'air par la partie ouverte du té
en réglant la pression de gaz (entre 0,3b et 0,6b) avec le détendeur on module la puissance du bruleur
j'ai tout trouvé sur le site forge.fr

_________________
A+
sergeH
"J'apprends aussi longtemps que je vis" Winston Churchill
Ma rotation
Revenir en haut Aller en bas
Nemrod
Sabreur débutant
Sabreur débutant
Nemrod

Messages : 63
Date d'inscription : 10/12/2014
Age : 33
Localisation : Troyes

Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations EmptyLun 15 Déc 2014 - 20:15

Je trouve ca juste superbe !

tant la forge que tes premieres lames !

Amuse toi bien avec tout ca !!!
Revenir en haut Aller en bas
SergeH
Sabreur Forgeron
Sabreur Forgeron
SergeH

Messages : 3914
Date d'inscription : 05/05/2012
Age : 56
Localisation : Colfontaine-Belgique

Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations EmptyLun 15 Déc 2014 - 20:17

merci, oui je m'amuse bien... Smile

_________________
A+
sergeH
"J'apprends aussi longtemps que je vis" Winston Churchill
Ma rotation
Revenir en haut Aller en bas
Le Viking
Administrateur
Administrateur
Le Viking

Messages : 3768
Date d'inscription : 05/09/2011
Age : 72
Localisation : CIDEVILLE Seine Maritime FRANCE

Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations EmptyLun 15 Déc 2014 - 20:25

Tu vas bien réussir à faire péter le quartier ! Laughing

_________________
YOU TUBE : " MEGA SIAMOIS "
Mes créations 886672chat042
Revenir en haut Aller en bas
SergeH
Sabreur Forgeron
Sabreur Forgeron
SergeH

Messages : 3914
Date d'inscription : 05/05/2012
Age : 56
Localisation : Colfontaine-Belgique

Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations EmptyLun 15 Déc 2014 - 20:32

mais non, mais non, je travaille en sécurité Smile

_________________
A+
sergeH
"J'apprends aussi longtemps que je vis" Winston Churchill
Ma rotation
Revenir en haut Aller en bas
SergeH
Sabreur Forgeron
Sabreur Forgeron
SergeH

Messages : 3914
Date d'inscription : 05/05/2012
Age : 56
Localisation : Colfontaine-Belgique

Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations EmptyLun 15 Déc 2014 - 21:33

Voici la suite
hier matin, un rasoir
j'ai forgé le crochet qui au final est un peu long et va le rester
Mes créations Ep_3_s11
Mes créations Ep_4_s10

ce matin 2ème rasoir
il est mieux proportionné...
Mes créations Ep_1_s10
Mes créations Ep_2_s11

ensuite un couteau dans un combiné râpe/lime à bois (un côté de chaque)
Mes créations Ep_3_s12
Mes créations Ep_5_s10

puis un petit couteau dans une lime plate
Mes créations Ep_7_s11

cette après midi, nettoyage, mise en forme des rasoirs à la ponceuse à bande
Mes créations Ep_9_s11
Mes créations Ep_11_11

et début d'émouture à la meule à eau

Mes créations Ep_12_12
Mes créations Ep_13_10
je me suis arrêté là, c'est pas très rapide la meule à eau mais ça fait son travail en attendant mieux...
Mes créations Ep_16_10

l'autre

Mes créations Ep_18_10
il reste pas mal de boulot... mais ça avance

_________________
A+
sergeH
"J'apprends aussi longtemps que je vis" Winston Churchill
Ma rotation
Revenir en haut Aller en bas
nca000
Administrateur
Administrateur
nca000

Messages : 4153
Date d'inscription : 08/09/2011
Age : 40
Localisation : Rodez

Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations EmptyMar 16 Déc 2014 - 8:08

cheers cheers cheers

C' est très prometteur !

_________________
Rasage de ce matin: Pradier, crème Mühle

Mon Blog <--- Nouvelle adresse !!!

Mes créations Captur13
Revenir en haut Aller en bas
http://rasage-a-l-ancienne.fr/
Le Viking
Administrateur
Administrateur
Le Viking

Messages : 3768
Date d'inscription : 05/09/2011
Age : 72
Localisation : CIDEVILLE Seine Maritime FRANCE

Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations EmptyMar 16 Déc 2014 - 8:34

Super, c'est une forme de CC que je reconnais Wink
Quand tu vas venir en début d'année, n'oublies pas d'amener tout ton matériel de forge, ça devrait tenir dans le corbillard !!!  lol!

_________________
YOU TUBE : " MEGA SIAMOIS "
Mes créations 886672chat042
Revenir en haut Aller en bas
SergeH
Sabreur Forgeron
Sabreur Forgeron
SergeH

Messages : 3914
Date d'inscription : 05/05/2012
Age : 56
Localisation : Colfontaine-Belgique

Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations EmptyMar 16 Déc 2014 - 8:44

Merci
oui ça devrait resembler à un des tiens (+/- hein...)
oui la fag c'est pas très lourd, le problème c'est l'enclume 125Kg...

_________________
A+
sergeH
"J'apprends aussi longtemps que je vis" Winston Churchill
Ma rotation
Revenir en haut Aller en bas
Nemrod
Sabreur débutant
Sabreur débutant
Nemrod

Messages : 63
Date d'inscription : 10/12/2014
Age : 33
Localisation : Troyes

Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations EmptyMar 16 Déc 2014 - 11:28

Sort les muscles !
Revenir en haut Aller en bas
Viviani
Sabreur
Sabreur
Viviani

Messages : 305
Date d'inscription : 22/03/2014
Age : 71
Localisation : Jonage 69330

Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations EmptyMar 16 Déc 2014 - 16:24

Joli travail Sergeh ,c'est bien parti.
Revenir en haut Aller en bas
Le Viking
Administrateur
Administrateur
Le Viking

Messages : 3768
Date d'inscription : 05/09/2011
Age : 72
Localisation : CIDEVILLE Seine Maritime FRANCE

Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations EmptyMar 16 Déc 2014 - 20:53

SergeH a écrit:
Merci
oui ça devrait resembler à un des tiens (+/- hein...)
oui la fag c'est pas très lourd, le problème c'est l'enclume 125Kg...

pas besoins d'enclume, c'est pour faire cuire les chipos et les merguez lol!

_________________
YOU TUBE : " MEGA SIAMOIS "
Mes créations 886672chat042
Revenir en haut Aller en bas
SergeH
Sabreur Forgeron
Sabreur Forgeron
SergeH

Messages : 3914
Date d'inscription : 05/05/2012
Age : 56
Localisation : Colfontaine-Belgique

Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations EmptyMar 16 Déc 2014 - 21:13

merci
ça risque de bien cramer alors lol!

_________________
A+
sergeH
"J'apprends aussi longtemps que je vis" Winston Churchill
Ma rotation
Revenir en haut Aller en bas
nca000
Administrateur
Administrateur
nca000

Messages : 4153
Date d'inscription : 08/09/2011
Age : 40
Localisation : Rodez

Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations EmptyMer 17 Déc 2014 - 8:56

Laughing

_________________
Rasage de ce matin: Pradier, crème Mühle

Mon Blog <--- Nouvelle adresse !!!

Mes créations Captur13
Revenir en haut Aller en bas
http://rasage-a-l-ancienne.fr/
SergeH
Sabreur Forgeron
Sabreur Forgeron
SergeH

Messages : 3914
Date d'inscription : 05/05/2012
Age : 56
Localisation : Colfontaine-Belgique

Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations EmptyMer 24 Déc 2014 - 16:17

La suite...
2 couteaux montés
le 1er à partir d'une râpe à bois, manche en noyer
Mes créations Ep_1_s11
Mes créations Ep_2_s12

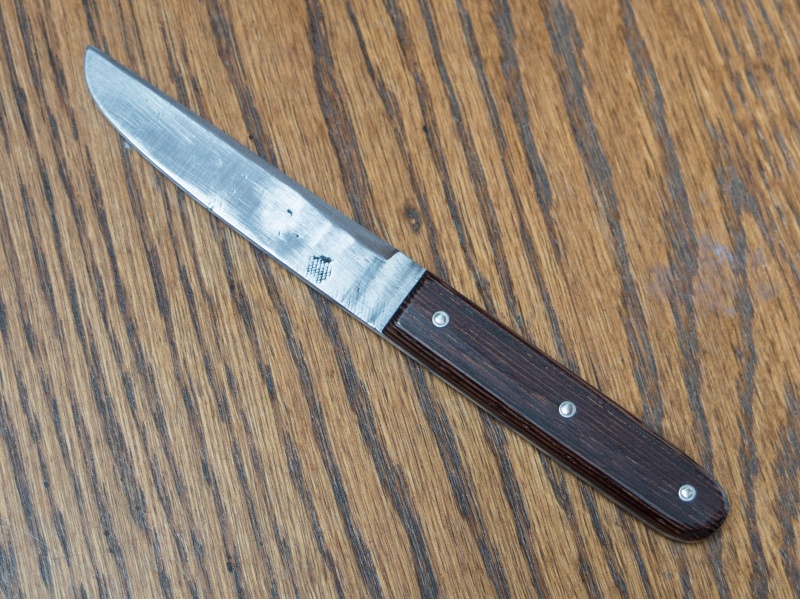

le 2 ème à partir d'une petite lime plate, manche en wengé
Mes créations Ep_3_s13
Mes créations Ep_4_s11
les 2 ensemble
Mes créations Ep_5_s11
Reste à les aiguiser...

Et ce qui me tenait le plus à coeur, les 2 rasoirs
Mis en forme, début d'émouture à la meule à eau, jusqu'à +/- 1,7 mm au fil
trempe à l'huile après chauffe à la forge au gaz
2 revenus après trempe 220°c 1h et 180°c 45'
finitions des émoutures, ponçage, polissage, fabrication des châsses....

Voici ce que ça donne
Mes créations Ep_24_10
le 1er évidé à la meule à eau diamètre 200 mm (j'ai pas mieux pour le moment)
ça m'a pris beaucoup de temps avec la meule qui chauffe assez vite...
Un +/- 8/8, 26mm de largeur de lame, châsse en wengé, espaceur en ébène
Mes créations Ep_20_10
Mes créations Ep_21_11
Mes créations Ep_12_13
Mes créations Ep_15_10
le 2ème un wedge pas d'évidement, fait à la ponceuse à bande
Un +/- 8/8 également, 25 mm de largeur de lame, châsse en ébène, espaceur en vengé
Mes créations Ep_18_11
Mes créations Ep_19_10
Mes créations Ep_6_s10
Mes créations Ep_9_s12
les 2 ensemble
Mes créations Ep_22_10
Mes créations Ep_23_11
Reste à sortir les fils sur les 2 lames, affuter, affiler...

_________________
A+
sergeH
"J'apprends aussi longtemps que je vis" Winston Churchill
Ma rotation
Revenir en haut Aller en bas
Le Viking
Administrateur
Administrateur
Le Viking

Messages : 3768
Date d'inscription : 05/09/2011
Age : 72
Localisation : CIDEVILLE Seine Maritime FRANCE

Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations EmptyMer 24 Déc 2014 - 16:45

Bravo Serge, très prometteur, j’attends les autres qui vont suivre je pense, et quand tu auras investi dans du matos, ça sera plus facile encore !

_________________
YOU TUBE : " MEGA SIAMOIS "
Mes créations 886672chat042
Revenir en haut Aller en bas
SergeH
Sabreur Forgeron
Sabreur Forgeron
SergeH

Messages : 3914
Date d'inscription : 05/05/2012
Age : 56
Localisation : Colfontaine-Belgique

Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations EmptyMer 24 Déc 2014 - 16:59

Merci Christian, oui il y en aura d'autres...
mais pas tout de suite Smile

_________________
A+
sergeH
"J'apprends aussi longtemps que je vis" Winston Churchill
Ma rotation
Revenir en haut Aller en bas
Syrio
Sabreur
Sabreur
Syrio

Messages : 1811
Date d'inscription : 05/12/2013
Age : 47
Localisation : Le Grau du Roi, Gard

Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations EmptyMer 24 Déc 2014 - 19:57

Bravo, super travail ! Je suis particulièrement fan du couteau à manche en noyer.

Du coup, tu n'achèteras plus de rasoirs, puisque tu peux les faire ? Wink
Revenir en haut Aller en bas
SergeH
Sabreur Forgeron
Sabreur Forgeron
SergeH

Messages : 3914
Date d'inscription : 05/05/2012
Age : 56
Localisation : Colfontaine-Belgique

Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations EmptyMer 24 Déc 2014 - 20:02

merci
si, j'en ai un sur le feu... Smile

_________________
A+
sergeH
"J'apprends aussi longtemps que je vis" Winston Churchill
Ma rotation
Revenir en haut Aller en bas
Viviani
Sabreur
Sabreur
Viviani

Messages : 305
Date d'inscription : 22/03/2014
Age : 71
Localisation : Jonage 69330

Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations EmptyVen 26 Déc 2014 - 9:23

Belle réussite.
Revenir en haut Aller en bas
SergeH
Sabreur Forgeron
Sabreur Forgeron
SergeH

Messages : 3914
Date d'inscription : 05/05/2012
Age : 56
Localisation : Colfontaine-Belgique

Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations EmptyVen 26 Déc 2014 - 12:11

Merci, mais il ne rasent pas encore... il reste du travail, j'ai commencé à sortir le fil, mais c'est pas encore çà

_________________
A+
sergeH
"J'apprends aussi longtemps que je vis" Winston Churchill
Ma rotation
Revenir en haut Aller en bas
nca000
Administrateur
Administrateur
nca000

Messages : 4153
Date d'inscription : 08/09/2011
Age : 40
Localisation : Rodez

Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations EmptySam 27 Déc 2014 - 11:12

Bravo ! :super:

Il me tarde se savoir se que ça va donner à l' utilisation ! bounce bounce bounce

_________________
Rasage de ce matin: Pradier, crème Mühle

Mon Blog <--- Nouvelle adresse !!!

Mes créations Captur13
Revenir en haut Aller en bas
http://rasage-a-l-ancienne.fr/
SergeH
Sabreur Forgeron
Sabreur Forgeron
SergeH

Messages : 3914
Date d'inscription : 05/05/2012
Age : 56
Localisation : Colfontaine-Belgique

Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations EmptySam 27 Déc 2014 - 12:14

Merci
Moi aussi j'aimerais bien savoir Smile , ce soir je testerai
J'ai réussi à avoir un fil correct sur le 1er, sur le 2ème il reste quelques défauts, l'acier est très dur et il se forme des éclats lors des passes à la pierre (même en y allant tout doucement)

_________________
A+
sergeH
"J'apprends aussi longtemps que je vis" Winston Churchill
Ma rotation
Revenir en haut Aller en bas
Syrio
Sabreur
Sabreur
Syrio

Messages : 1811
Date d'inscription : 05/12/2013
Age : 47
Localisation : Le Grau du Roi, Gard

Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations EmptySam 27 Déc 2014 - 12:55

Tu penses choisir un acier plus doux la prochaine fois ? Pas facile de savoir en quel acier est fait tel ou tel objet de récup.
Revenir en haut Aller en bas
Contenu sponsorisé




Mes créations Empty
MessageSujet: Re: Mes créations   Mes créations Empty

Revenir en haut Aller en bas

Mes créations
Revenir en haut
Page 1 sur 13Aller à la page : 1, 2, 3 ... 11, 12, 13  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
RASOIR COUPE-CHOUX  :: ESPACE PERSONNEL :: Vos créations-
Sauter vers:
